關于“HP-CLC”輕質墻板的性能特點介紹：

一、資源循環利用

“HP-CLC”輕質墻板生產原材料中大量摻入粉煤灰或建筑垃圾；粉煤灰直接使用火力電廠排放的Ⅱ級粉煤灰，無需再加工研磨。摻入廢棄物使用量高達30～50%。制品在生產過程中采用清潔生產，零排放；施工安裝中產生的邊角廢料以及產品較終拆除產生的廢料，均可回收再利用。并且“HP-CLC”輕質墻板在建筑物中可重復多次使用。

二、輕質、綜合造價低

“HP-CLC”輕質墻板滿足墻體設計要求的干體積密度在450~700kg/m3之間，相當于粘土磚的1/3左右、混凝土的1/5左右、傳統輕骨料抽孔混凝土墻板的1/2；建筑物中使用“HP-CLC”輕質墻板，可大大減少結構梁柱和基礎造價，工程總體造價可節約10%～13%。

三、節能保溫

“HP-CLC”輕質墻板內部含有大量中空氣泡核，且獨立分布，因而有良好的絕熱性能；干體積密度為450-700kg/m3時其導熱系數通常為0.09～0.10w/(m.k)，在新型節能房屋中使用時，外墻及屋面無需再做保溫處理措施，并且“HP-CLC”輕質墻板具有可隨季節變化調節室內溫度的功能。

常見建筑墻體材料的導熱系數表

四、隔音性能

入射在建筑物墻壁上的聲能因透射過墻壁而減低分貝數，稱為隔聲量或稱透射損失，是衡量建筑物墻體隔聲性能的物理量。

常見墻體材料隔聲對比表

五、抗震性

“HP-CLC”輕質墻板的彈性模量值明顯低于普通混凝土，其干密度在450—700kg/m3時，其對應的彈性模量在2.0—5.0KN/mm2之間?！癏P-CLC”輕質墻板拼接帶有榫槽鎖扣，安裝完成后整體性好，即使發生地震災害，難以倒塌爆裂；墻體自身輕質對人體也不會造成死亡傷害。

六、耐久性

“HP-CLC”輕質墻板原材料采用普通硅酸鹽水泥，可長期在潮濕環境中使用，遇水后強度呈增長趨勢。

七、耐火性

“HP-CLC”輕質墻板是無機材料的組成，屬非燃體，按GB/9978—2008進行耐火較高極限的墻體結構耐火試驗，90mm厚”HP-CLC”墻體，經國家防火建筑材料質量監督檢驗中心（四川都江堰市）檢測大于2.5h，并列入防火墻使用范圍。

八、可加工性

“HP-CLC”輕質墻板是在工廠內生產出的不同長度規格板材，施工時可以象木材一樣進行鋸、刨、釘、鉆，同時可螺結，可設置預埋件。在建筑物內墻中不需要對梁使用，根據需要任意組合安裝，空間布置更自由。

干體積密度在450kg/m3～700kg/m3的“HP-CLC”輕質墻板抗壓強度可達標準的3.5Mpa，結構內聚力抗拉強度可達1.5Mpa，抗折強度可達1.5Mpa，承受荷載力可輕松達到自身重量的2.5倍以上（標準1.5倍）。需要說明的是作為墻體材料，衡量其強度能力的指標是砌體強度，而不是制品強度，強度利用系數不僅取決于自身的強度，還取決于灰縫材料的粘結強度和抗壓強度。

常見砌筑材料強度利用系數對比表

十、增加使用面積

按國家建筑隔墻條板的規范，使用“HP-CLC”輕質隔墻板90mm和120mm厚的板分別可代替傳統的200mm和240mm厚的磚墻，例如建造10m2建筑面積其使用率增加了5%～10%（每延米增加約0.2m2），增加實用面積價值高于墻板造價，所以“HP-CLC”輕質隔墻板非常適合于商場及住宅的隔墻及分戶。

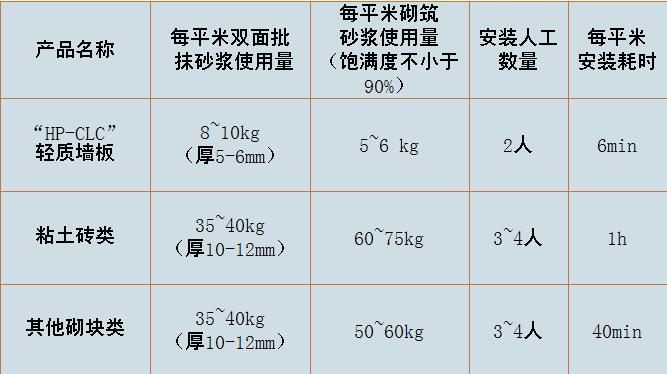

十一、效率高

“HP-CLC”輕質隔墻板是機械化生產預制的大體積板材，裝配式的施工方法，無需復雜腳手架，不受梁柱位置影響，任意布局，施工效率是砌筑墻體材料的10倍以上，大大縮短施工工期，并減少勞動強度。
